UART LCD

원형 로터리 TFT LCD

1.3인치 원형 로터리 TFT

하드웨어 및 인터페이스 설명

디스플레이 매개변수

기계적 특성

직렬 인터페이스 매개변수

전기 사양

운영 환경

원형 로터리 TFT LCD 는 원형 화면과 회전 입력 구조를 결합한 인터페이스로, 직관적인 조작이 필요한 장치에 적합합니다. 다이얼 형태의 로터리 입력을 통해 메뉴 탐색과 값 조절이 빠르고 정확하며, 시인성이 뛰어난 TFT 패널로 정보 표현력이 우수합니다. 공간 활용도가 높아 스마트 홈 컨트롤러, 산업용 제어기, 차량용 인터페이스에 효과적으로 적용되며 세련된 디자인과 높은 내구성으로 사용자 경험(UX) 향상과 제품 고급화에 큰 장점을 제공합니다

● 실버/블랙 인코더 케이스가 있는 1.28인치 원형 회전 스크린

● 240*240 픽셀 해상도, IPS-TFT-LCD, 넓은 시야각● 활성 면적(AA) : 직경=32.4mm

● >20000시간 (최대 밝기로 연속 작동 시 밝기가 50%로 감소

● 밝기 300nit

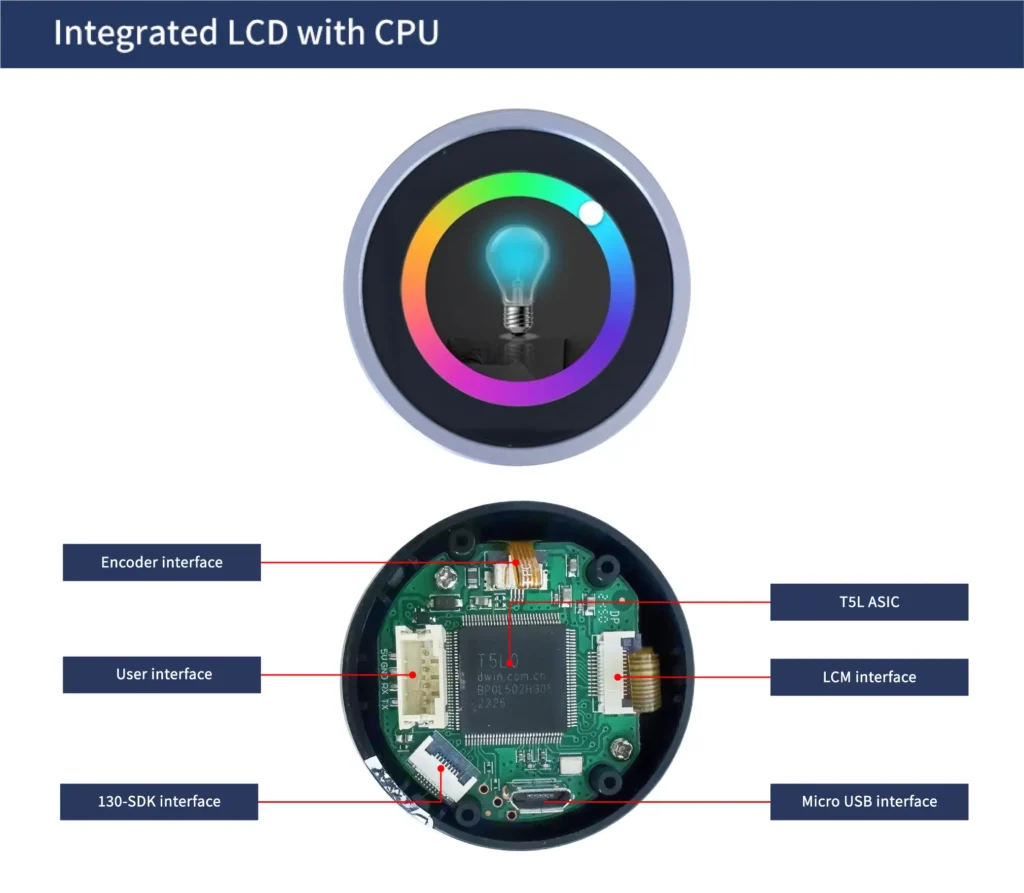

T5L0 ASIC	듀얼 8051코어, GUI와 애플리케이션은 별도의 8051코어에서 실행
사용자 인터페이스	전원 공급 및 직렬 통신을 위한 4핀_2.0mm 소켓.
USB 인터페이스	MICRO USB, 전원 공급 인터페이스(5V).
플래시	16MB NOR 플래시는 글꼴, 이미지, 음악 등 사용자 UI 파일을 저장하는 데 사용
SD 카드 인터페이스	FPC8_0.5mm 인터페이스, SD 카드 슬롯 없음,
PGT05 인터페이스

LCD 유형	IPS, TFT LCD
시야각	넓은 시야각(일반적으로 85°/85°/85°/85°), 높은 대비도, 우수한 색상 재현성.
해결	240×240픽셀(0°/90°/180°/270°)
활성 영역(AA)	직경=32.4mm
백라이트 모드	주도의
백라이트 수명	>20000시간(최대 밝기로 연속작업 시 밝기가 50%로 감소하는 시간)
명도	300니트
밝기 조절	100단계 밝기 조절
참고: 장시간 고정된 페이지 표시로 인한 잔상을 방지하려면 동적 화면 보호기를 사용하세요.

토크 유지	CC에만 적합, 장비: 300±100gf.cm
멈춤쇠의 수와 위치	CC 장비에만 적합.: 24개의 디텐트(단계 각도: 15°±3°)
회전 수명	30000 사이클(전기 부하 없이 샤프트가 600~1000/h의 속도로 회전)
스위치 회로 및 펄스 수	단일 극
스위치의 여행	1±0.5mm
언론 라이프	30000회

방법	TTL/CMOS
전압 레벨	테스트 조건	민	유형	맥스	단위
	출력 1, Iout = -4mA	3.0	3.3	–	~ mA
	출력 0, Iout = 4mA	–	0	0.3	~ mA
	입력 1	2.4	3.3	5.0	~ mA
	입력 0	0	–	0.5	~ mA
전송 속도	3150~3225600bps, 일반적인 값은 115200bps
데이터 형식	N81
인터페이스 케이블	4핀_2.0mm

권장 전원 공급 장치: 5V 1A DC
