1.3인치 원형 TFT 모듈

하드웨어 및 인터페이스 설명

디스플레이 매개변수

터치 매개변수

직렬 인터페이스 매개변수

전기 사양

운영 환경

원형 TFT 디스플레이는 원형 화면 구조를 가진 컬러 디스플레이로, 차별화된 디자인이 요구되는 제품에 적합합니다. 사각형 대비 시각적 집중도가 높아 계기판, 스마트 워치, 가전 표시부 등에서 직관적인 정보 전달이 가능하며 고해상도 TFT 패널을 사용해 선명한 색감과 넓은 시야각을 제공하며 그래픽 표현력이 우수합니다.제품 외형과 자연스럽게 어우러져 디자인 완성도와 브랜드 경쟁력을 높이는 장점이 있습니다

● T5L0 기반,, 상업용 등급.

● 240*240픽셀 해상도, 262K 색상, IPS-TFT-LCD, 넓은 시야각.

● 원형 LCD 화면

● 전원 공급 및 직렬 통신을 위한 10핀_1.0mm 소켓

● 백라이트 수명 : >20000시간

● 소프트웨어 개발 활용

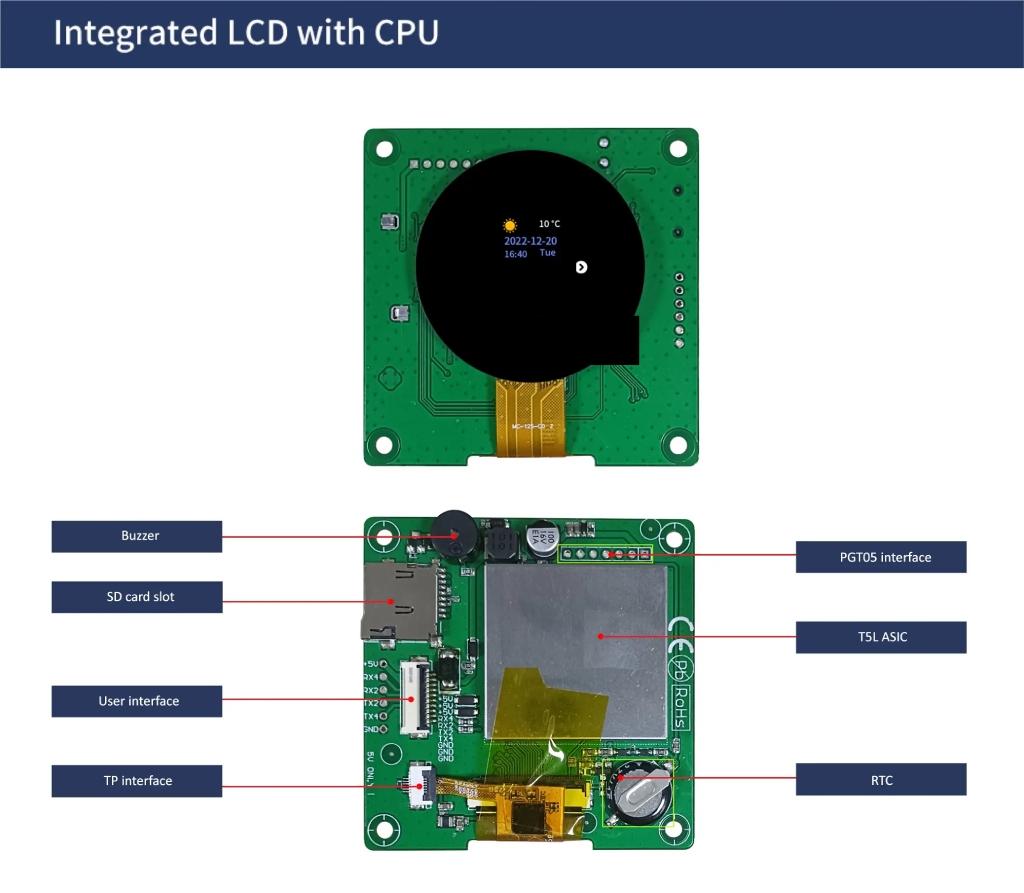

LCM 인터페이스	FPC40_0.5mm, 3SPI+18Bit_RGB 인터페이스
TP 인터페이스	정전식 터치: FPC6_0.5mm, IIC 인터페이스
사용자 인터페이스	전원 공급 및 직렬 통신용 10핀 1.0mm 소켓. 다운로드 속도(일반 값): 12KByte/s
플래시	글꼴, 이미지, 오디오 파일용 16MB NOR 플래시 메모리. 재작성 횟수: 10만 회 이상
부저	3V 패시브 부저. 전력:
실시간	전원 공급용 슈퍼커패시터. 정확도: ±20ppm@25℃. 정전 후 7일 동안 정상 작동 가능
SD 카드 인터페이스	FAT32. SD 인터페이스로 다운로드한 파일은 통계에 표시됩니다. 다운로드 속도: 4Mb/s
PGT05 인터페이스

LCD 유형	IPS, TFT LCD
시야각	넓은 시야각, 85°/85°/85°/85° (L/R/U/D)
해결	240×240픽셀(0°/90°/180°/270° 지원)
색상	18비트 6R6G6B
활성 영역(AA)	깊이=32.4mm
백라이트 모드	LED
백라이트 수명	>20000시간(최대 밝기로 연속작업 시 밝기가 50%로 감소하는 시간)
명도	150니트
명도	200니트
밝기 조절	0~100등급 (최대 밝기의 1%~30%로 밝기 조절 시 깜빡임이 발생할 수 있으므로 이 범위에서는 사용을 권장하지 않습니다)
참고: 장시간 고정된 페이지 표시로 인해 발생하는 잔상을 방지하려면 동적 화면 보호기 배경 화면을 사용할 수 있습니다.

유형	CTP(정전식 터치패널)
구조	강화유리 표면 커버를 적용한 G+FF 구조
터치 모드	단일 터치 및 연속 슬라이딩 터치 지원
표면 경도	6시간
빛 투과율	90% 이상
삶	1,000,000번 이상 터치

방법	UART2: TTL/CMOS UART4: TTL/CMOS(OS 구성 후에만 사용 가능)
전압 레벨	테스트 조건	Min	Typ	Max	단위
	출력 1, Iout = 1mA	3.0	3.3	–	V
	출력 0, Iout = -1mA	–	0	0.3	V
	입력 1, Iin = 1mA	2.4	3.3	5.0	V
	입력 0, Iin = -1mA	0	–	0.5	V
전송 속도	3150~3225600bps, 일반적인 값은 115200bps
데이터 형식	UART2: N81 UART4: N81/E81/O81/N82, 4가지 모드(OS 구성)
인터페이스 케이블	10핀_1.0mm

4.5~5.5V, 일반적인 값은 5V

VCC=5V, 최대 백라이트

VCC=5V, 백라이트 꺼짐

권장 전원 공급 장치: 5V 0.2A DC
