1.54인치 스마트 LCD

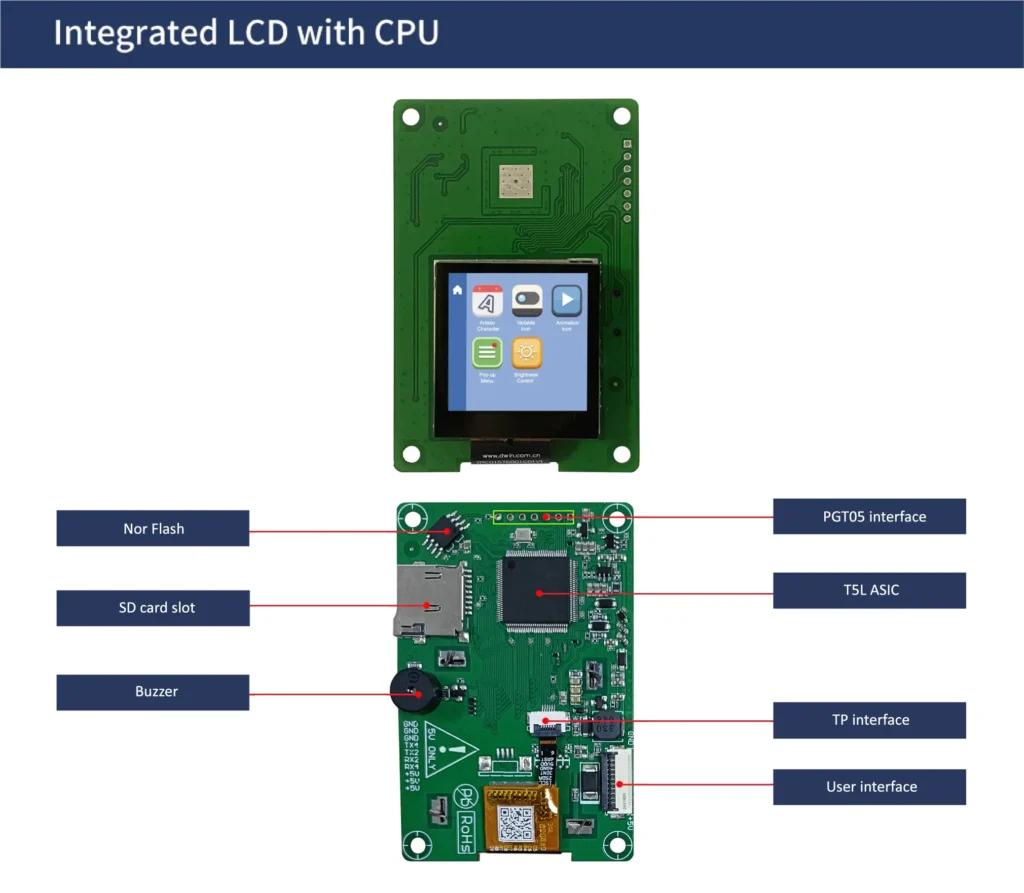

하드웨어 및 인터페이스 설명

디스플레이 매개변수

터치 매개변수

직렬 인터페이스 매개변

전기 사양

운영 환경

원형 로터리 TFT LCD 는 원형 화면과 회전 입력 구조를 결합한 인터페이스로, 직관적인 조작이 필요한 장치에 적합합니다. 다이얼 형태의 로터리 입력을 통해 메뉴 탐색과 값 조절이 빠르고 정확하며, 시인성이 뛰어난 TFT 패널로 정보 표현력이 우수합니다. 공간 활용도가 높아 스마트 홈 컨트롤러, 산업용 제어기, 차량용 인터페이스에 효과적으로 적용되며 세련된 디자인과 높은 내구성으로 사용자 경험(UX) 향상과 제품 고급화에 큰 장점을 제공합니다

●T5L0 기반, DGUS II 시스템 구동

● 1.54인치, 240*240픽셀 해상도

● UART2, UART4: TTL/CMOS;

● 동작전압 : 4.5~5.5V, 대표값 5V

● 컬러 : 18비트 6R6G6B

● 넓은 시야각, 85°/85°/85°/85° (L/R/U/D)

LCM 인터페이스	FPC40_0.5mm, 18비트 RGB+3SPI 인터페이스
TP 인터페이스	정전식 터치: COB 구조, IIC 인터페이스
TP 인터페이스	저항식 터치: FPC4_1.0mm
사용자 인터페이스	전원 공급 및 직렬 통신용 10핀 1.0mm 소켓. 다운로드 속도(일반 값): 12KByte/s
플래시	글꼴, 이미지, 오디오 파일용 16MB NOR 플래시 메모리. 재작성 횟수: 10만 회 이상
부저	3V 패시브 부저. 전력:
SD 카드 인터페이스	FAT32. SD 인터페이스로 다운로드한 파일은 통계에 표시됩니다. 다운로드 속도: 4Mb/s
PGT05 인터페이스

LCD 유형	IPS, TFT LCD
시야각	넓은 시야각, 85°/85°/85°/85° (L/R/U/D)
해결	240×240픽셀(0°/90°/180°/270°)
색상	18비트 6R6G6B
활성 영역(AA)	27.7mm(폭)×27.7mm(높이)
백라이트 모드	LED
백라이트 수명	>20000시간(최대 밝기로 연속작업 시 밝기가 50%로 감소하는 시간)
명도	300니트
	250니트
	300니트
밝기 조절	0~100등급 (최대 밝기의 1%~30%로 밝기 조절 시 깜빡임이 발생할 수 있으므로 이 범위에서는 사용을 권장하지 않습니다)
참고: 장시간 고정된 페이지 표시로 인해 발생하는 잔상을 방지하려면 동적 화면 보호기 배경 화면을 사용할 수 있습니다.

유형	정전식 터치 패널
구조	강화 유리 표면과 경도 ≥ 6H를 갖춘 G+G 구조
빛 투과율	>85%

유형	RTP(저항식 터치 패널)
구조	ITO 필름 + ITO 유리
빛 투과율	78%±3%

방법	UART2: TTL/CMOS; UART4: TTL/CMOS; (OS 구성 후에만 사용 가능)
전압 레벨	테스트 조건	Min	Typ	Max	단위
	출력 1, Iout = -4mA	3.0	3.3	–	V
	출력 0, Iout = 4mA	–	0	0.3	V
	입력 1	2.4	3.3	5.0	V
	입력 0	0	–	0.5	V
전송 속도	3150~3225600bps, 일반적인 값은 115200bps
데이터 형식	UART2: N81 UART4: N81/E81/O81/N82, 4가지 모드(OS 구성)
인터페이스 케이블	10핀_1.0mm

4.5~5.5V, 일반적인 값은 5V

VCC=5V, 최대 백라이트

VCC=5V, 백라이트 꺼짐

권장 전원 공급 장치: 5V 1A DC
