UART LCD

원형 스마트 LCD

1.6인치 원형 스마트 LCD

하드웨어 및 인터페이스 설명

디스플레이 매개변수

직렬 인터페이스 매개변수

전기 사양

운영 환경

원형 스마트 LCD 는 원형 TFT 디스플레이와 내장 MCU를 결합한 지능형 디스플레이 모듈로, 독립적인 화면 제어가 가능한 것이 특징 입니다. 그래픽, 아이콘, 애니메이션 등을 내부에서 처리해 메인 컨트롤러의 부하를 줄이고 개발을 단순화하며 원형 화면 특성상 계기판, 웨어러블 기기, 스마트 가전 인터페이스에 최적화된 직관적인 UI 구현이 가능합니다 차별화된 디자인과 높은 시인성으로 제품 고급화 및 사용자 경험(UX) 향상에 큰 장점을 제공합니다

●T5L0-Q88 기반, 상업용 등급;

● 1.6인치 원형 LCD, 400*400픽셀 해상도;

● 262K 색상, IPS-TFT-LCD, 넓은 시야각;

● 전원 공급 및 직렬 통신을 위한 10핀_1.0mm 소켓;

● 백라이트 수명 : >20000시간 (최대 밝기로 연속 작동 시 밝기가 50%로 감소하는 시간)

● V7.6 GUI 소프트웨어 개발 활용

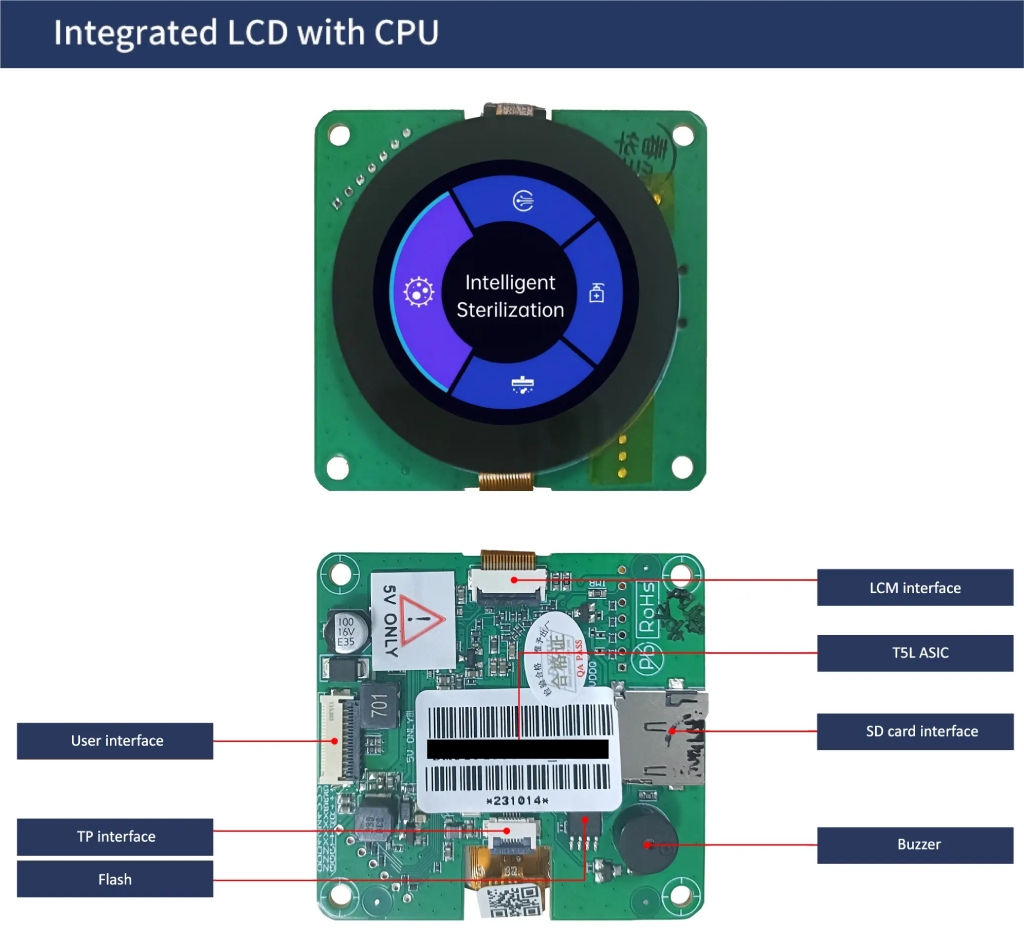

LCM 인터페이스	FPC16_0.5mm, QSPI 인터페이스
정전식 터치 인터페이스	FPC6_0.5mm, IIC 인터페이스
사용자 인터페이스	전원 공급 및 직렬 통신용 10핀 1.0mm 소켓. 다운로드 속도(일반 값): 12KByte/s
플래시	글꼴, 이미지, 오디오 파일용 16MB NOR 플래시 메모리. 재작성 횟수: 10만 회 이상
SD 카드 인터페이스	FAT32. SD 인터페이스로 다운로드한 파일은 통계에 표시됩니다. 다운로드 속도: 4Mb/s
PGT05 인터페이스

LCD 유형	IPS, TFT LCD
시야각	넓은 시야각, 85°/85°/85°/85°（L/R/U/D）
해결	400×400픽셀(0°/90°/180°/270°)
색상	18비트 6R6G6B
활성 영역(AA)	직경=39.84mm
백라이트 모드	주도의
백라이트 수명	>20000시간(최대 밝기로 연속작업 시 밝기가 50%로 감소하는 시간)
명도	250니트
밝기 조절	0~100등급 (최대 밝기의 1%~30%로 밝기 조절 시 깜빡임이 발생할 수 있으므로 이 범위에서는 사용을 권장하지 않습니다)
참고: 장시간 고정된 페이지 표시로 인해 발생하는 잔상을 방지하려면 동적 화면 보호기 배경 화면을 사용할 수 있습니다.

방법	UART2: 켜짐=TTL/CMOS UART4: ON=TTL/CMOS(OS 구성 후에만 사용 가능)
전압 레벨	테스트 조건	Min	Typ	Max	단위
	출력 1, Iout = -4mA	3.0	3.3	–	V
	출력 0, Iout = 4mA	–	0	0.3	V
	입력 1	2.4	3.3	5.0	V
	입력 0	0	–	0.5	V
전송 속도	3150~3225600bps, 일반적인 값은 115200bps
데이터 형식	UART2: N81 UART4: N81/E81/O81/N82, 4가지 모드(OS 구성)
인터페이스 케이블	10핀_1.0mm

4.5~5.5V, 일반적인 값은 5V

VCC=+5V, 백라이트 켜짐

VCC=+5V, 백라이트 꺼짐

권장 전원 공급 장치: 5V 1A DC
